完成です!

そして、元ついていた場所に、購入したLEDを取り付けて行きます。
が、ご存知の通り、LEDには極性があります。

基盤にはLEDの+側に▲のマークがついていますので、元ついていたLEDと同じように、極性を合わせてつけていきます。

そして、LEDをすべてつけた後、心配だったので、基盤の状態でハイエースに取り付け。
ライトオン!

うわっ、案の定、1つLED壊してました。
やっぱり取り付け1つ失敗してました!
つきません。

1つ直して、再度チャレンジ。
全部無事着きました。

そして組み立てて表示したのが、こちら。

こちら昼間撮影なので、まあ、ほんのり青ですかね?

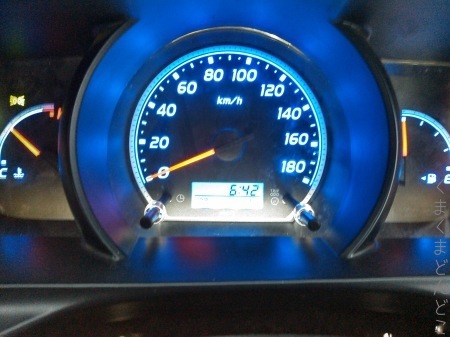

で、夜がこちら。

ひゃ!!!
我ながらカッコイイ!!!

自画自賛ですみませんね~


Instagram

---------------------------------------------------------------------
以前紹介した、mineoのお申し込みは、こちらへ!(mineoのHPに飛びます)
紹介で加入すると、特典があるそうです。(キャンペーン内容は時期により変わります)





by ryofuku | 2016-08-06 06:37 | ハイエース | Trackback | Comments(0)
基盤を外す前に、外すものがあります。
距離計などを表示している液晶部分です、
で、これが足(接点)が多く、なかなか外れません。かなり慎重に、ゆっくり外したほうがいいですね。

これが、液晶を外したところです。右、左をテコの原理で、少しずつ外してみてください。

そしてこちらがはずした所です。ちょっと見にくいのですが、真ん中付近の4つの◯、左右の真ん中付近の2つの◯の部分がメータの字のLEDとなります。

これをハンダゴテを当てて、まず片方を外します。そして反対側を外します。

で、こやつらを取った所が、こちらです。

つづく



Instagram

---------------------------------------------------------------------
以前紹介した、mineoのお申し込みは、こちらへ!(mineoのHPに飛びます)
紹介で加入すると、特典があるそうです。(キャンペーン内容は時期により変わります)





by ryofuku | 2016-08-05 06:24 | ハイエース | Trackback | Comments(0)
ここで、基盤を取り出し。。。。の前に、今回実装されているLEDについてちょっとお話を。

ハイエースのメーターについているLED、これ基盤に直接半田付けされています。
なので、外すためには、
・ハンダゴテ
が必要となってきます。
そして、単に外すだけだと、基盤の方に半田が残ってしまいますので、半田吸い取り器か、半田吸い取りのあみあみのもの(正式名称、なんだろう?)があるといいかと。

ハンダゴテのワット数ですが、ネットとかなどで見ると、20Wでやっている方が多いです。
が、20Wだと、外すときに、非常に時間がかかります。

腕に自身があるようであれば、40Wくらいのコテを使ったほうが効率がいいです。
取り付けするときも、短時間で行えば、40Wでもうまく行きます。
なんて言いながら、1つ壊しましたが。。。。

そして取り付けのためのLEDですが、大きさの規格で言うと「3528」サイズとなります。
この3528というのは縦×横の大きさで3.5mm×2.8mmの意味となります。

付け替えをする時は、変えたいものと同じ大きさもしくは、少し小さいものを選ばないとつけることができません。

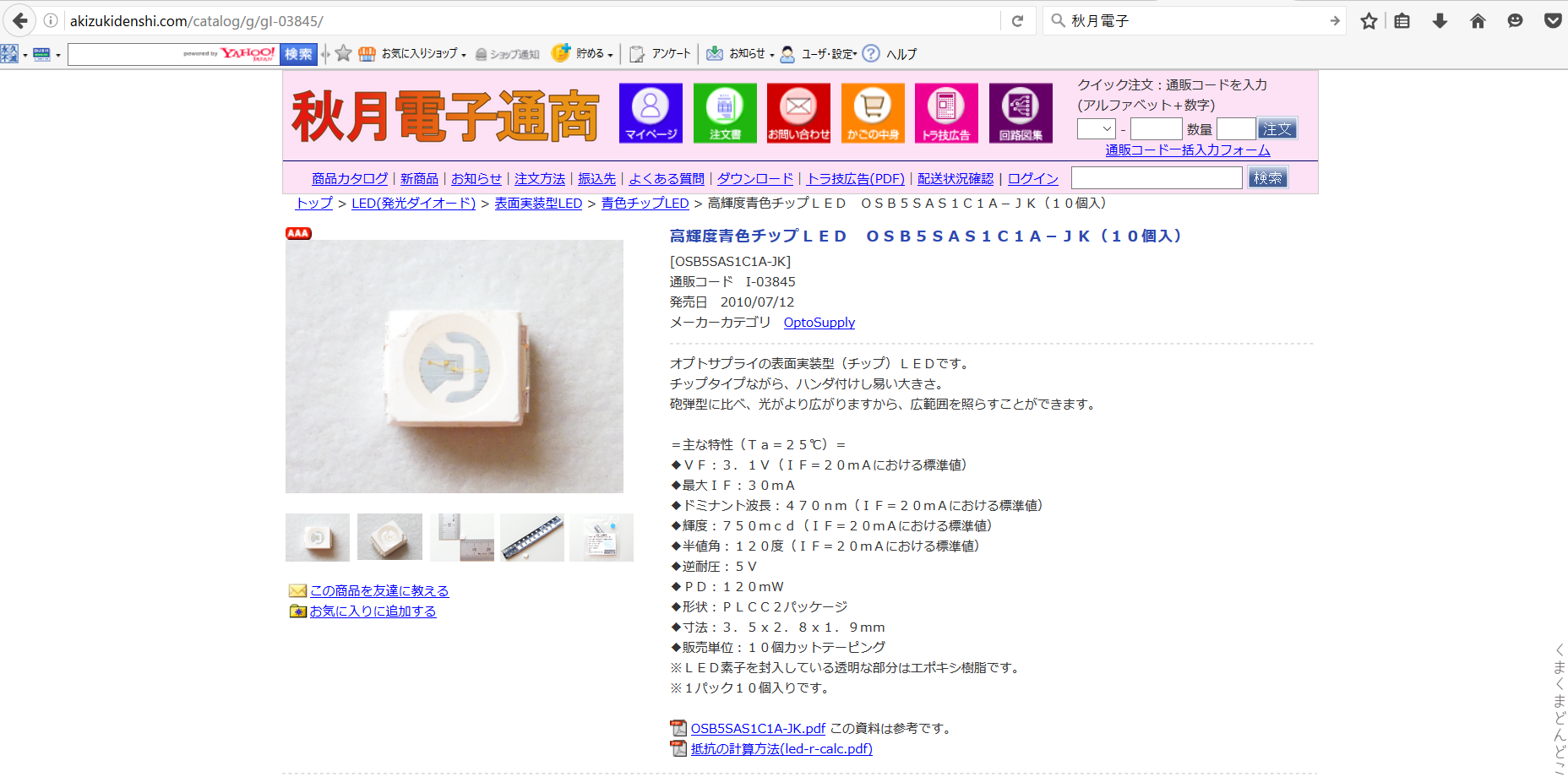

自分は、むかしから馴染みの秋月電子さんの、こちらを購入。


つづく
